Project Description
SONDES
Niveau de liquide
gamme de mesure : 5m (autres longueurs disponible)
Résolution : <1mm
Répétabilité : ±0.5% PE
Température (interne)
Plage : -25°C à +70°C
Résolution : 0,6°C
APPLICATIONS
Surveillance du niveau d’eau dans les regards, à proximité de bâtiments, monuments, ponts, Ouvrages d’Art
Chaque capteur est autonome ; il n’a pas besoin d’un autre boitier ni d’une station d’envoi.
Mémoire interne pour obtenir les mesures sans couverture réseau.
CAPTEUR
IoT, LoRa, LoRaWAN™
Pile Li-ion haute capacité
60cm x 5cm x 5cm (hors sonde)
Température de fonctionnement : -30°C à +85°C
separateurwebpdf
pagebreak
Description

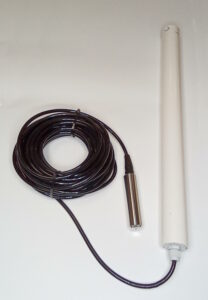

Capteur autonome munis de capteur piézométrique pouvant mesurer de faible variations de niveau de liquide.
Chaque capteur est autonome ; il n’a pas besoin d’un autre boitier ni d’une station d’envoi
Applications
Surveillance dans un regard aux abords de bâtiments, tunnels ou autres éléments avec présence d’eau.
pagebreak
Caractéristiques du capteur
Enregistrement des données
| Intervalle de mesure en local | 1 seconde (par application Bluetooth) |
| Intervalle de remontée de données | 60 minutes (configurable) |
| Données remontées | Niveau de liquide |
| Pression atmosphérique | |
| Température du boitier | |
| Tension batterie |
Sonde de niveau de liquide
| Principe de mesure | Piézométrique |
|---|---|
| Plage de mesure | 0 … 5m |
| Résolution | ±1mm |
| Répétabilité | ±2.5cm (câble 5m) |
| Température de fonctionnement | -20 … +80°C |
Baromètre
| Principe de mesure | Numérique |
|---|---|
| Plage de mesure | 260 … 1250 hPa |
| Résolution | 0,5 hPa |
Sonde de température interne au boitier
| Principe de mesure | CTN |
|---|---|
| Plage de mesure | -55 … +125°C |
| Résolution | 0,6°C (-5 … +50°C) |
pagebreak
Radio longue distance
| Technologie radio | LoRaWAN |
|---|---|
| Sécurité | Cryptage des données AES-128 |
| Fonctionnalités supportées | LoRa privé ou opéré, OTAA |
| Portée radio | Jusqu’à 15 km |
| Puissance transmise | Jusqu’à 20 dBm (adaptatif) |
| Sensibilité du récepteur | -142 dBm |
| Bande de fréquence | 868 MHz (EU), 915MHz (US, AS, AU) |
| Antenne | Interne au tube, performances dépendant fortement du milieu environnant le capteur |
Radio local
| Technologie radio | Bluetooth Low Energy |
|---|---|
| Portée radio | Jusqu’à 40m |
| Puissance transmise | Jusqu’à 4 dBm |
| Sensibilité du récepteur | -96 dBm |
| Bande de fréquence | 2.4 GHz ISM |
| Antenne | Interne au boitier |
pagebreak
Alimentation
| Type de batterie | Lithium-Ion | ||||||
|---|---|---|---|---|---|---|---|
| Consommation | < 1mW | ||||||
| Durée de la batterie * |
|
* Durées indicatives, pour une utilisation dans les conditions d’utilisation et en fonction du nombre de capteurs connectés, de leurs caractéristiques et de leur validation par notre bureau d’études
Capteur
| Température de fonctionnement | -30 … +85°C |
|---|---|
| Dimension | 600 x 50 x 50 mm (tube) |
| Poids | 850g |
| Mémoire interne | > 10 000 mesures |
| Boitier | PVC |
| IP68 | |
| Passages pour fixation |
pagebreak
Références de commande
Référence de commande
| APLt-01-05 | piézomètre tubulaire avec 1 sonde de longueur de câble 5m |
|---|---|
| APLt-01-10 | piézomètre tubulaire avec 1 sonde de longueur de câble 10m |
| APLt-01-10-noLoRa | piézomètre tubulaire avec 1 sonde de longueur de câble 10m, datalogger seul |
Autres options : nous contacter
pagebreak
Avertissements
Les spécifications et informations de ce document sont sujets à modification sans préavis.
Les produits A3IP ne sont pas garantis ou autorisés pour une utilisation comme composant critique pour une application dans le domaine médical ou toute autre application pouvant sauver des vies ou maintenir en vie, ou d’autres applications où une défaillance pourrait raisonnablement être susceptible de pouvoir causer des blessures graves, la mort ou endommager toute structure, ouvrage ou bâtiment.
De plus, les dispositifs sont des indications et des aides à la prise de décision et ne peuvent être utilisés dans des applications d’alarme ou critique.
