Project Description
SONDES
Inclinaison
3 axes sur 360°
Résolution : 0,005°
Température (interne ou déportée)
Plage : -25°C à +70°C
Résolution : 0,6°C
APPLICATIONS
Intérieur ou extérieur
Surveillance d’inclinaison pour bâtiments, culée ou pile de ponts, barrages, Ouvrages d’Art, Ouvrages en terre…
Surveillance de mouvements sur les rails ou poteaux caténaires
Chaque capteur est autonome ; il n’a pas besoin d’un autre boitier ni d’une station d’envoi
CAPTEUR
IoT, LoRa, LoRaWAN™
Pile Li-ion haute capacité
10,5cm x 10,5cm x 6cm
Température de fonctionnement : -30°C à +85°C
separateurwebpdf
Description

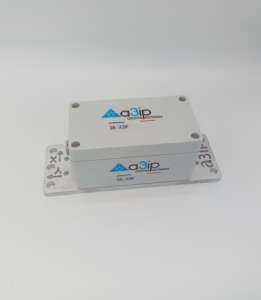

Capteur autonome compact munis de sondes de type MEMS mesurant des changements d’inclinaison avec une très grande précision. De performances identiques l’AiL, il peut être utilisé lorsque l’espace disponible est plus réduit mais avec la même facilité d’utilisation.
Ils peuvent par exemple être employés sur des barres inclinométriques, sur des rails de chemin de fer ou fixés avec son support magnétique sur des surface magnétiques comme des poteaux caténaires.
Aucune contrainte de pose; utilisation flexible avec ses 3 axes de mesure.
Chaque capteur est autonome ; il n’a pas besoin d’un autre boitier ni d’une station d’envoi
pagebreak
Applications
Surveillance dans les domaines des chemins de fer, du bâtiment, des ponts, des Ouvrages d’Art ou en terre, des monuments, des risques naturels ou de la géologie.
Les axes de mesure sont identifiés clairement sur le support et le boitier pour faciliter la pose.
OPTIONS
Le capteur peut être livré avec des plaques de fixation simples, des plaques doubles avec plaque perdue collée, des support magnétiques ou des barres.
pagebreak
Caractéristiques du capteur
Enregistrement des données
| Intervalle de mesure en local | 1 seconde (par application Bluetooth) |
| Intervalle de remontée de données | 20 minutes (configurable) |
| Données remontées | Angles (X, Y, Z) |
| Température du boitier | |
| Tension batterie |
Sonde de mouvement
| Principe de mesure | Mems |
|---|---|
| Plage de mesure | 360° |
| Résolution | 0,005° sur ±10° |
| Répétabilité | 0,02° |
Sonde de température interne au boitier
| Principe de mesure | CTN |
|---|---|
| Plage de mesure | -55 … +125°C |
| Résolution | 0,6°C (-5 … +50°C) |
pagebreak
Radio longue distance
| Technologie radio | LoRaWAN |
|---|---|
| Sécurité | Cryptage des données AES-128 |
| Fonctionnalités supportées | LoRa privé ou opéré, OTAA |
| Portée radio | Jusqu’à 15 km |
| Puissance transmise | Jusqu’à 20 dBm (adaptatif) |
| Sensibilité du récepteur | -142 dBm |
| Bande de fréquence | 868 MHz (EU), 915MHz (US, AS, AU) |
| Antenne | Interne ou externe au boitier |
Radio local
| Technologie radio | Bluetooth Low Energy |
|---|---|
| Portée radio | Jusqu’à 40m |
| Puissance transmise | Jusqu’à 4 dBm |
| Sensibilité du récepteur | -96 dBm |
| Bande de fréquence | 2.4 GHz ISM |
| Antenne | Interne au boitier |
pagebreak
Alimentation
| Type de batterie | Lithium-Ion | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Consommation | < 1mW | ||||||||
| Durée de la batterie * |
|
* Durées indicatives, pour une utilisation dans les conditions d’utilisation
Capteur
| Température de fonctionnement | -30 … +85°C |
|---|---|
| Dimension | 185 x 65 x 65 mm ( 118 x 62 x 60 mm(avec plaque de fixation simple) |
| Poids | 630g (avec plaque de fixation simple) |
| Mémoire interne | 10 ans de mesure |
| Boitier | Polycarbonate (résistance aux intempéries, UV et impacts) |
| Décompresseur contre condensation | |
| IP65, IK07 | |
| Pattes de fixation ou accessoires en option |
pagebreak
Références de commande
Référence de commande
| AiLc | inclinomètre 3 axes compact |
|---|---|
| xxx-2pl | avec double plaque de fixation |
| xxx-mag | avec plaque magnétique de fixation |
Autres options : nous contacter
pagebreak
Avertissements
Les spécifications et informations de ce document sont sujets à modification sans préavis.
Les produits A3IP ne sont pas garantis ou autorisés pour une utilisation comme composant critique pour une application dans le domaine médical ou toute autre application pouvant sauver des vies ou maintenir en vie, ou d’autres applications où une défaillance pourrait raisonnablement être susceptible de pouvoir causer des blessures graves, la mort ou endommager toute structure, ouvrage ou bâtiment.
De plus, les dispositifs sont des indications et des aides à la prise de décision et ne peuvent être utilisés dans des applications d’alarme ou critique.
